Laudos de Estabilidade de Taludes • 2025 • Região metropolitana de SP
Inspeção inicial — Taludes, drenagem de bermas e escada hidráulica
Visita técnica para avaliar a conformidade da execução de terraplenagem e drenagem em andamento, com registro fotográfico terrestre e aéreo (parcial, por condições climáticas). Foram mapeadas patologias compatíveis com escorregamento superficial em taludes, além de avarias e obstruções em elementos de drenagem (canaletas de berma) e na escada hidráulica existente. O resultado foi um parecer técnico preliminar com priorização de manutenção/correções para reduzir risco geotécnico e preservar a eficiência hidráulica.
Condições adversas (chuva e vento): registro aéreo parcial e necessidade de complementação em nova visita.

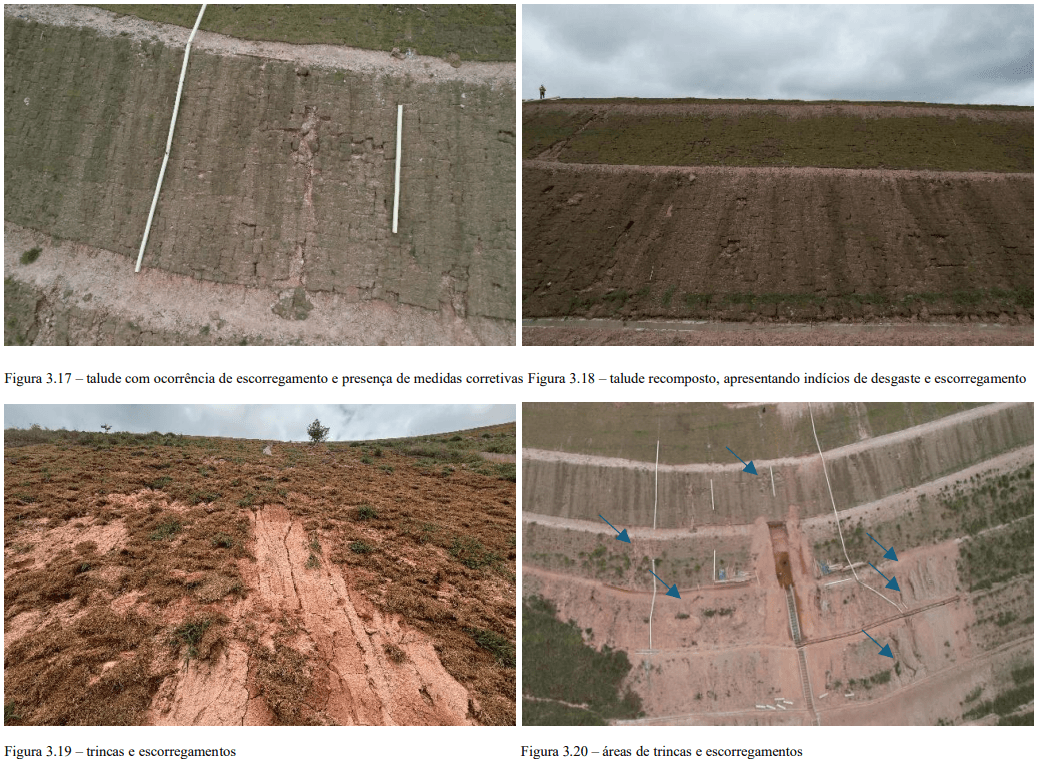

Taludes com fissuras longitudinais/transversais, perda de vegetação e pontos com acúmulo de água na base — indícios de instabilidade localizada.

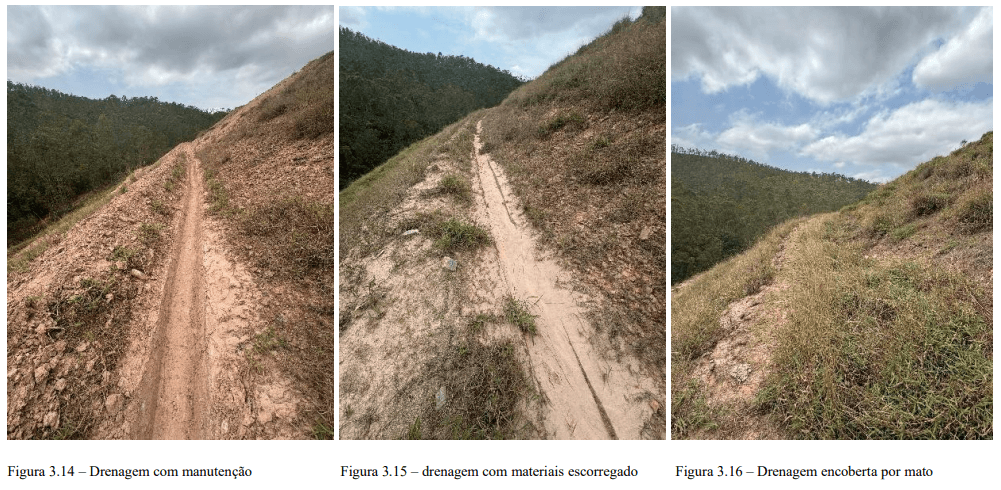

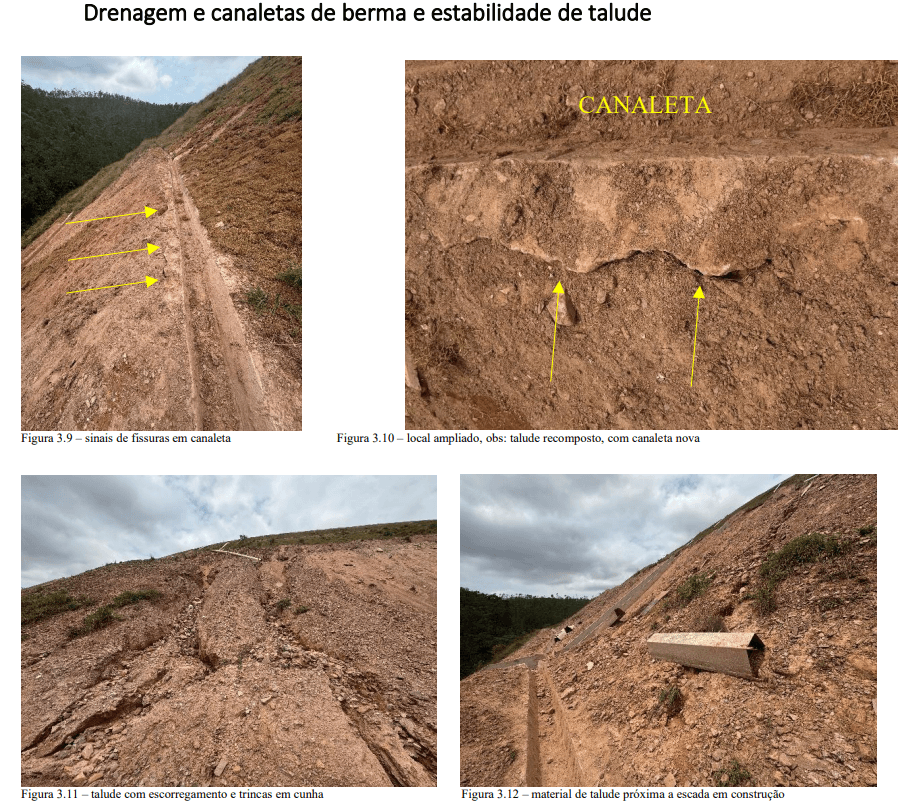

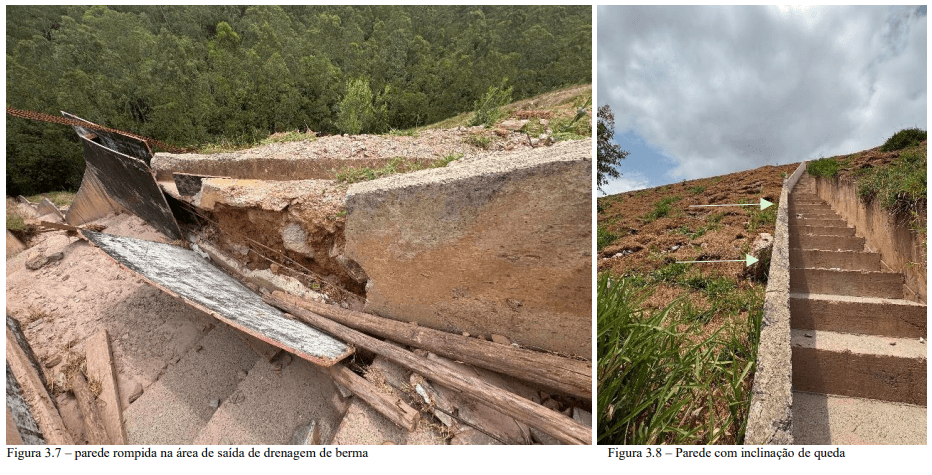

Canaletas de drenagem em bermas com sedimentos, vegetação e rachaduras, comprometendo o escoamento superficial.
Escada hidráulica existente com avarias (desagregação de concreto, armaduras expostas, fissuras e obstruções no canal).
Poço de retardo em fase de execução; interface hidráulica não conclusiva no momento da vistoria.

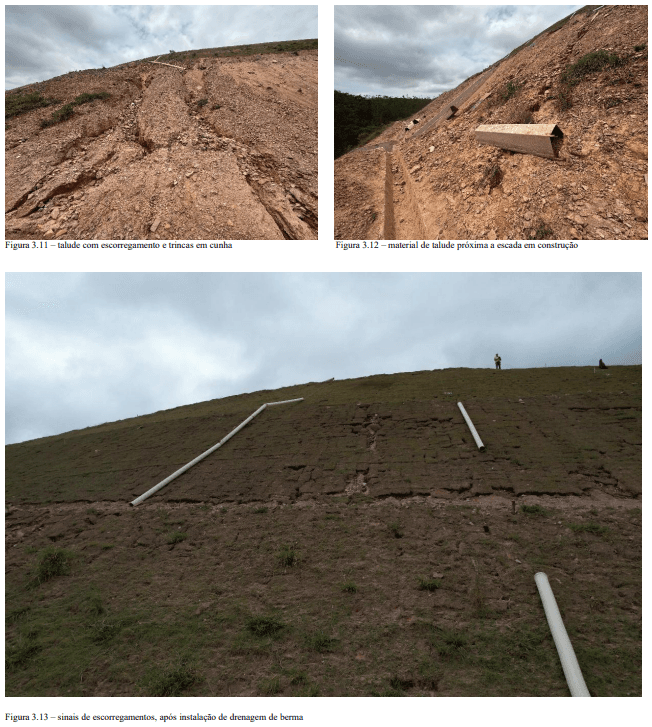

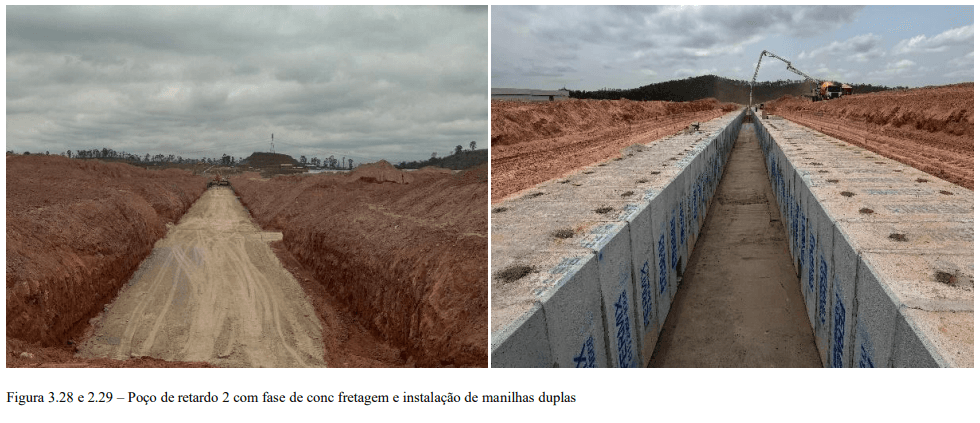

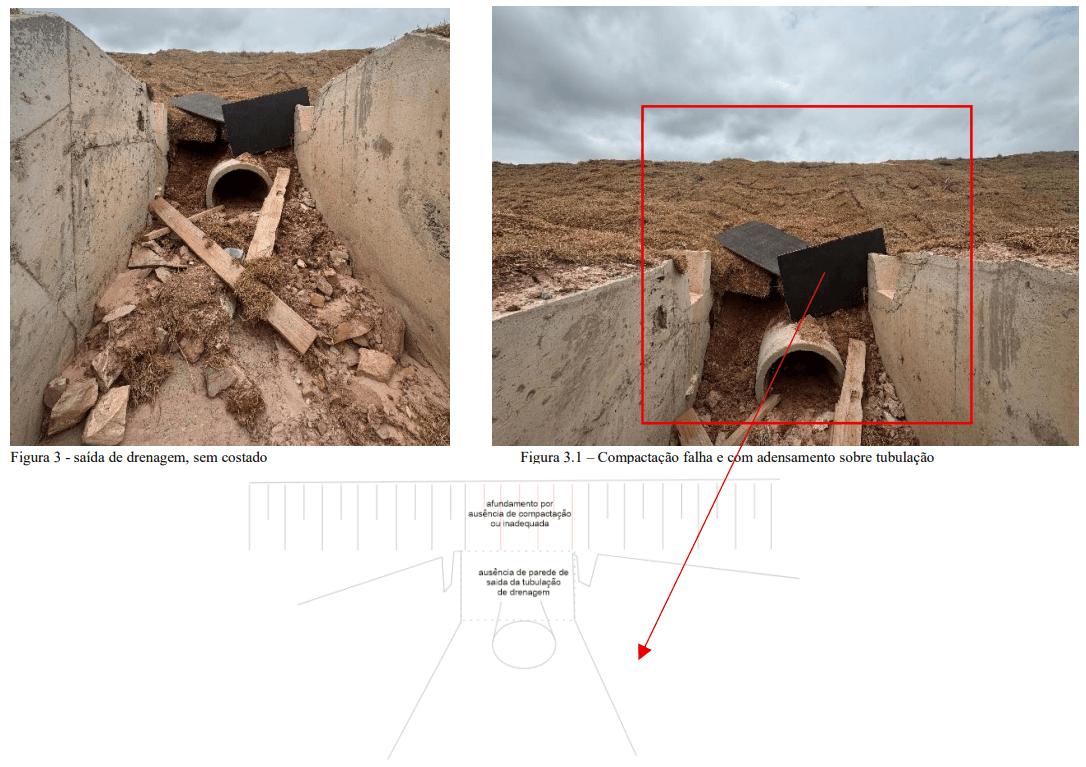

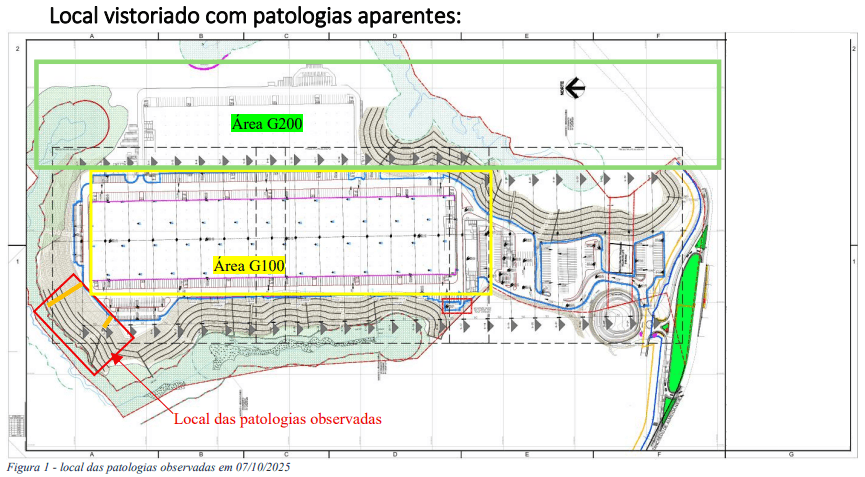

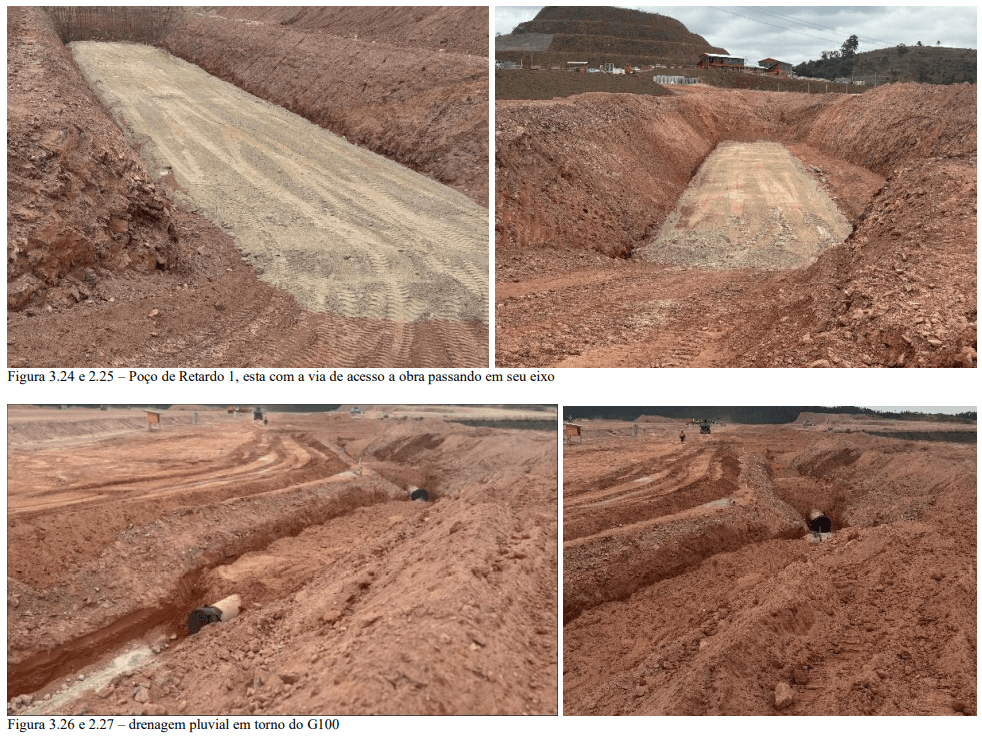

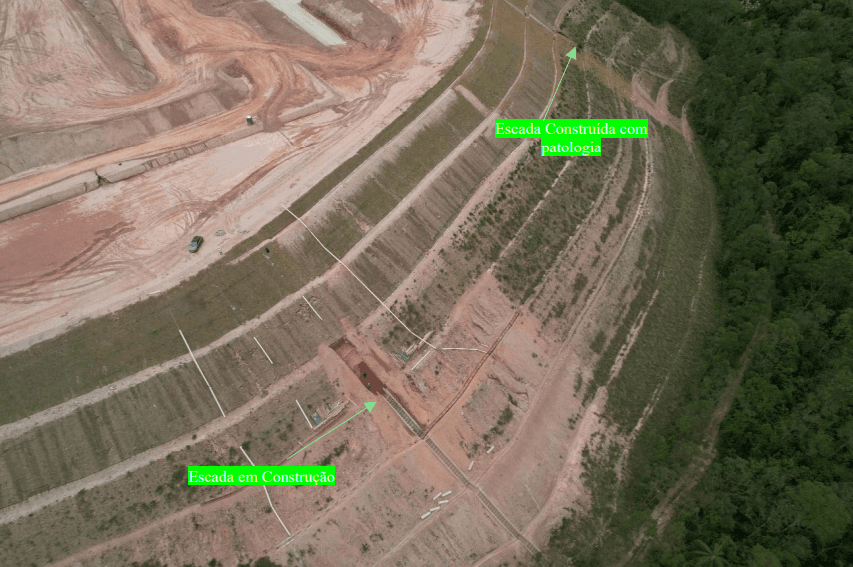

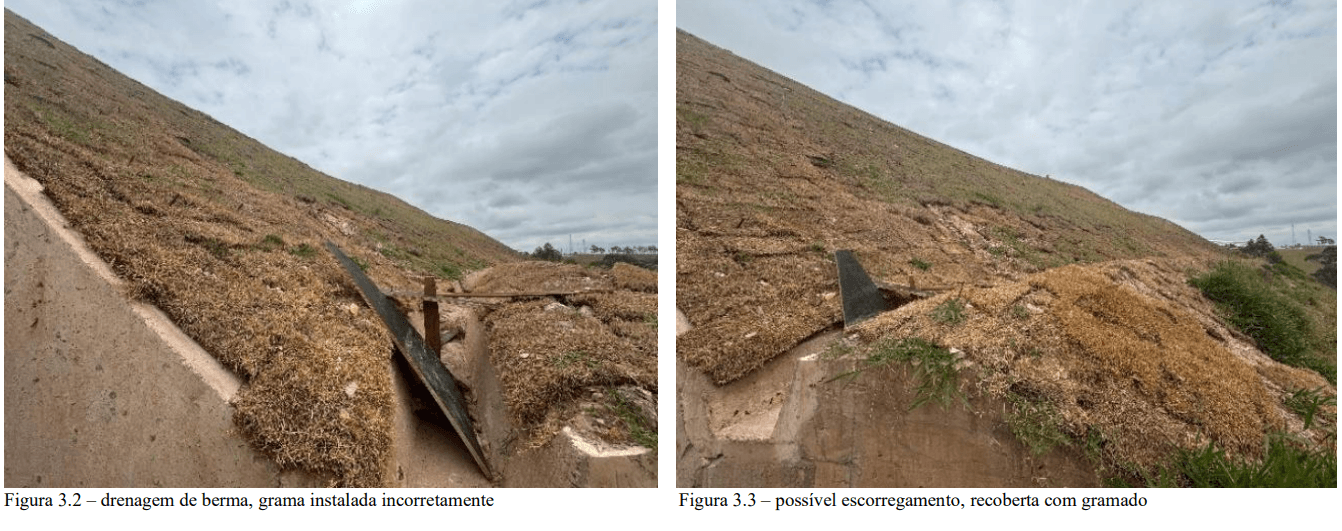

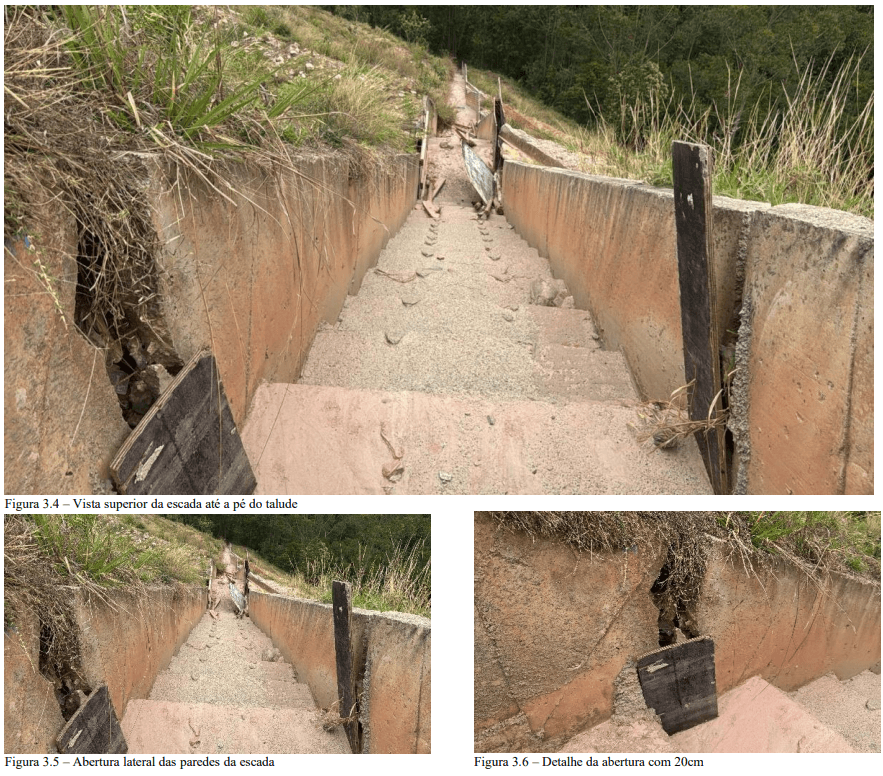

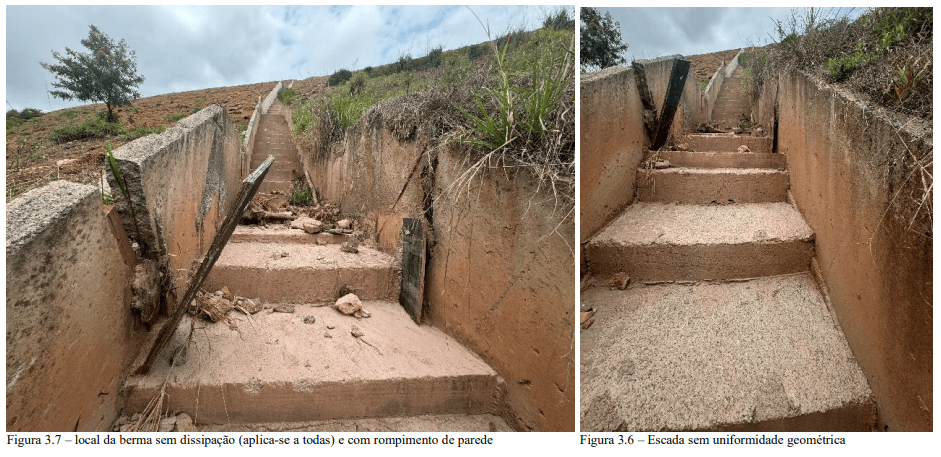

Referência das áreas vistoriadas (G100/G200) e localização das ocorrências observadas.Registro aéreo parcial do local inspecionado (condições climáticas limitaram a operação).Saída de drenagem: ausência de proteção lateral e evidências de compactação/adensamento sobre tubulação.Drenagem de berma e talude: indícios de escorregamento superficial e recomposição.Escada hidráulica: aberturas laterais e avarias observadas no trecho vistoriado.Escada hidráulica: trecho sem dissipação e com avarias associadas.Canaleta de berma: sinais de fissuras e descontinuidades.Talude recomposto: indícios de desgaste e escorregamentos superficiais.Escada hidráulica em construção: registro de execução e condições do entorno.Vista geral do canteiro: referências de áreas e elementos de drenagem avaliados.Drenagem pluvial em torno de área de obra: registros de campo.Poço de retardo 1 em execução: acesso e base do escavo.Poço de retardo 2: etapa de concretagem e instalação de manilhas.Registros complementares do sistema de drenagem e do talude no entorno.Vista geral complementar do canteiro (registro de apoio).
Barragens (Segurança e Apoio Técnico) • 2024 • Interior de SP
Análise de Estabilidade e Drenagem — Barragem de Terra
Parecer técnico para avaliação de uma barragem de terra associada a lagoa de retenção, com inspeção em campo, registros por drone, interpretação de sondagens SPT e uso de topografia para modelagem 2D. Foram analisados perfis representativos do barramento, verificada a estabilidade global por critério normativo e emitidas recomendações práticas para drenagem e monitoramento.
Inspeção técnica em campo + registro visual com drone (VANT).

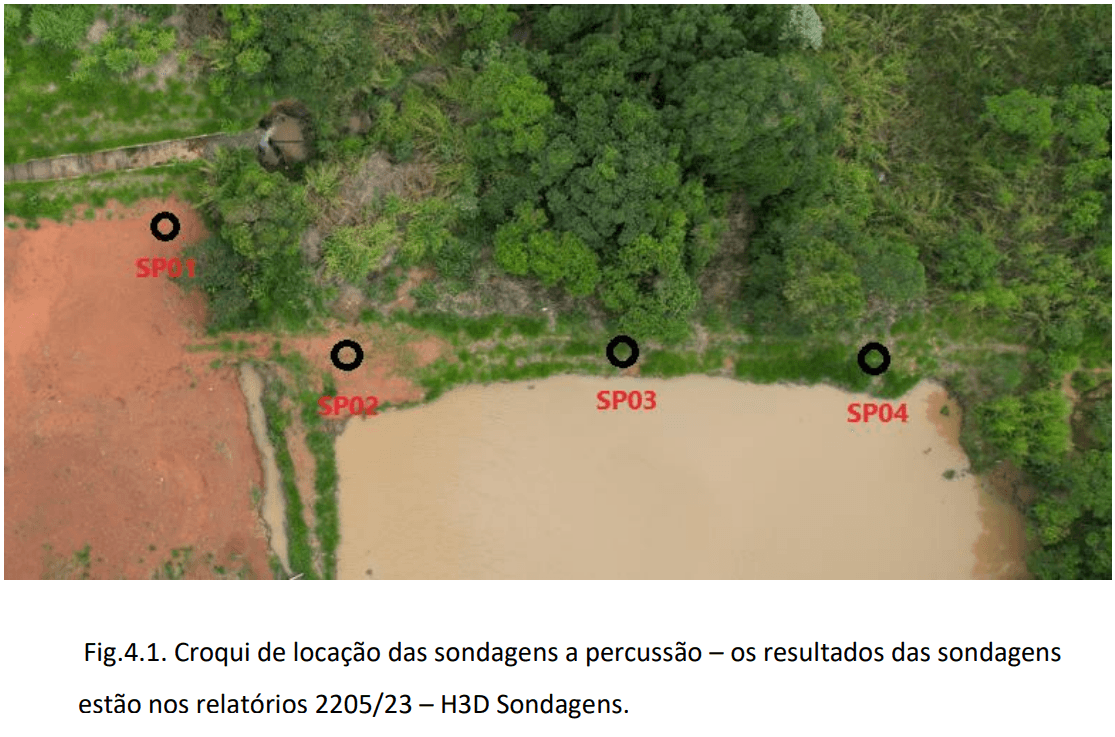

Integração de sondagens SPT e topografia para perfis geotécnicos.
Análise de estabilidade 2D e verificação por critério da NBR 11682.
Estabilidade adequada nos perfis analisados e plano de ações recomendado.
Recomendações: melhorias de drenagem, instrumentação e monitoramento periódico.

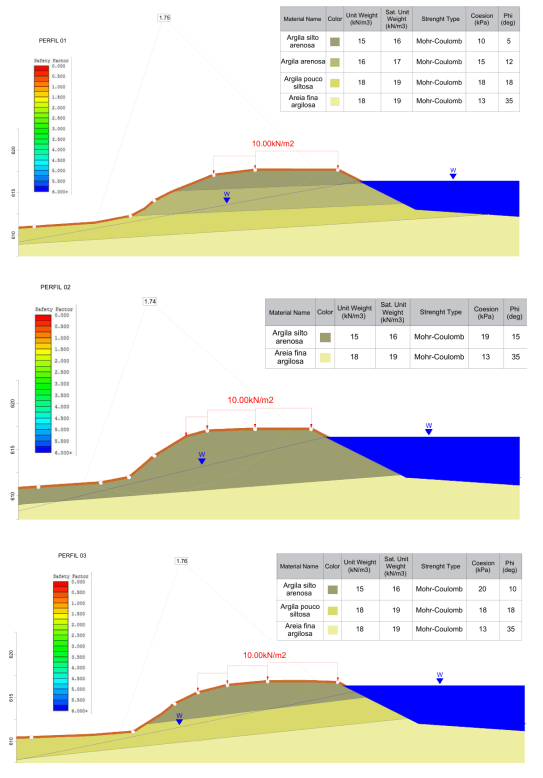

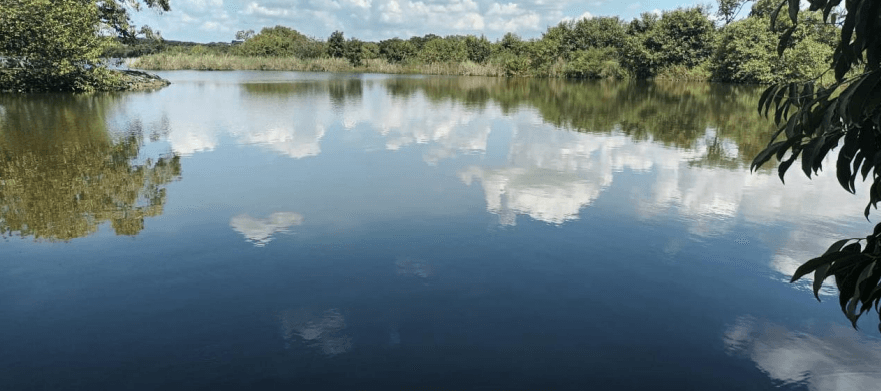

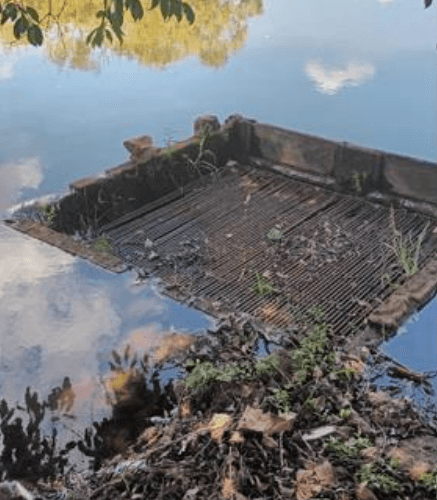

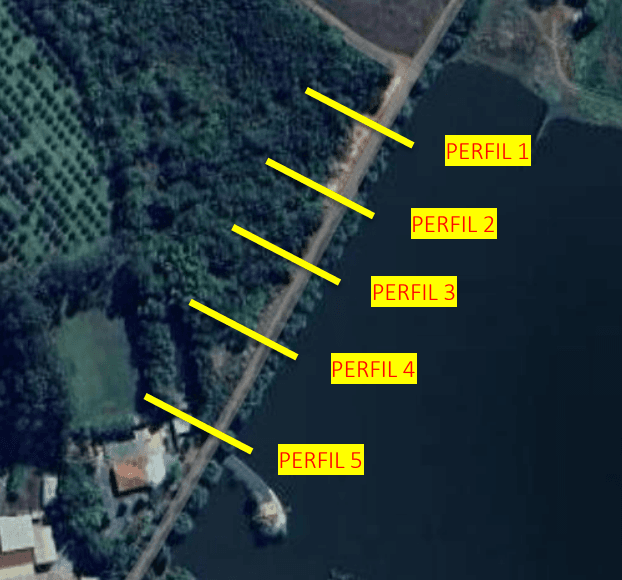

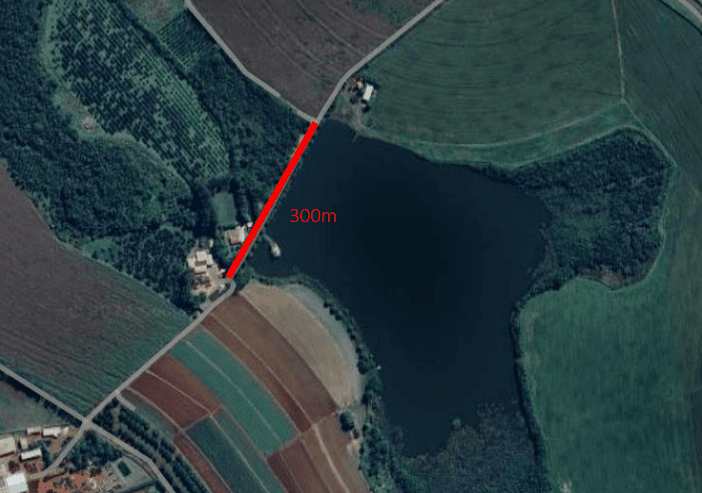

Perfis de análise e resultados de estabilidade (modelagem 2D).Registro visual do reservatório no momento da vistoria.Registro em campo: condição do dispositivo de drenagem.Visão geral dos perfis considerados na análise.Perfis de análise e resultados de estabilidade (modelagem 2D).
Barragens (Segurança e Apoio Técnico) • 2024 • Interior de SP
Análise de Estabilidade — Talude de Lagoa de Retenção
Parecer técnico para avaliação da estabilidade do talude de uma lagoa de retenção, com definição de seções críticas, uso de dados de sondagens SPT e topografia, e modelagem 2D para verificação de fator de segurança por critério normativo. O trabalho consolidou constatações de campo, avaliou estabilidade global e local e definiu recomendações objetivas para drenagem, instrumentação e monitoramento.
Análises realizadas nas seções transversais consideradas mais críticas (4 perfis).
Modelagem 2D em software especializado, com método de Bishop simplificado e superfícies circulares de ruptura.
Comparação dos resultados com os fatores de segurança recomendados pela NBR 11682 (Estabilidade de Encostas).
Conclusão de estabilidade global adequada, com atenção a ponto local associado a nível d’água elevado e necessidade de drenagem.

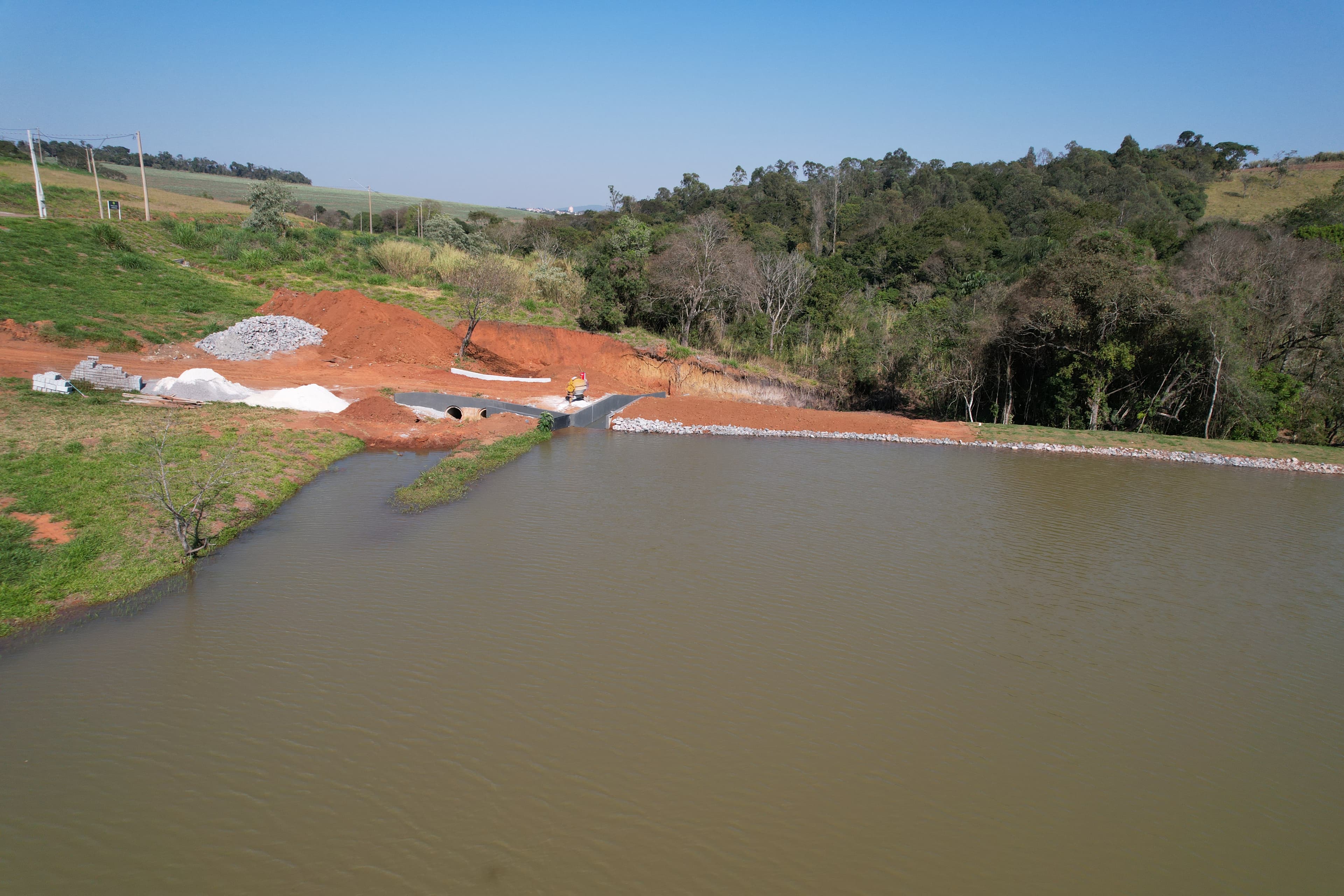

Registro de medida emergencial com recomposição a jusante e berma de equilíbrio elevando a segurança local.
Recomendações: projeto/adequação de drenagem do vertedouro, dreno na berma de alívio e programa de instrumentação/monitoramento (NA e marco referencial).

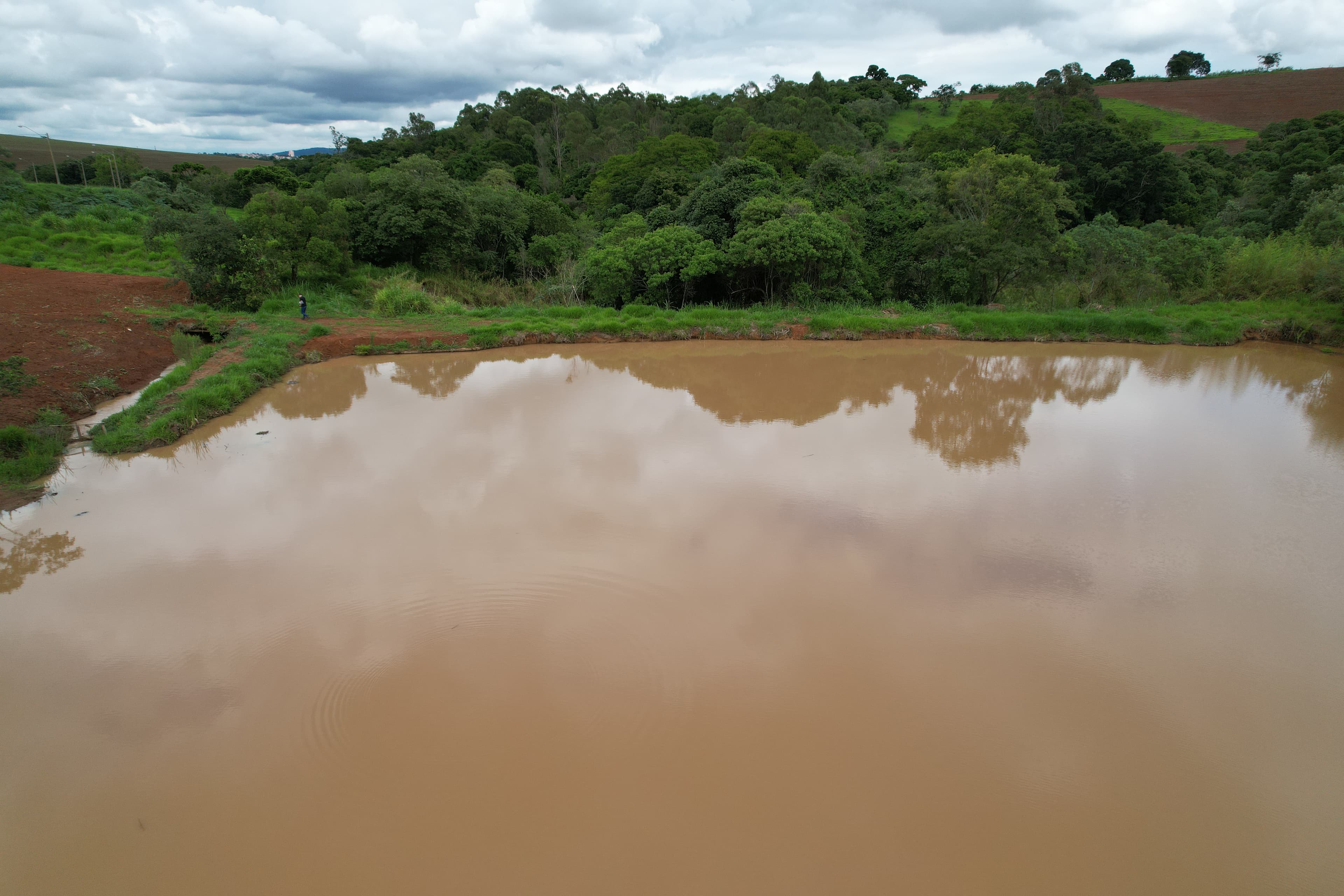

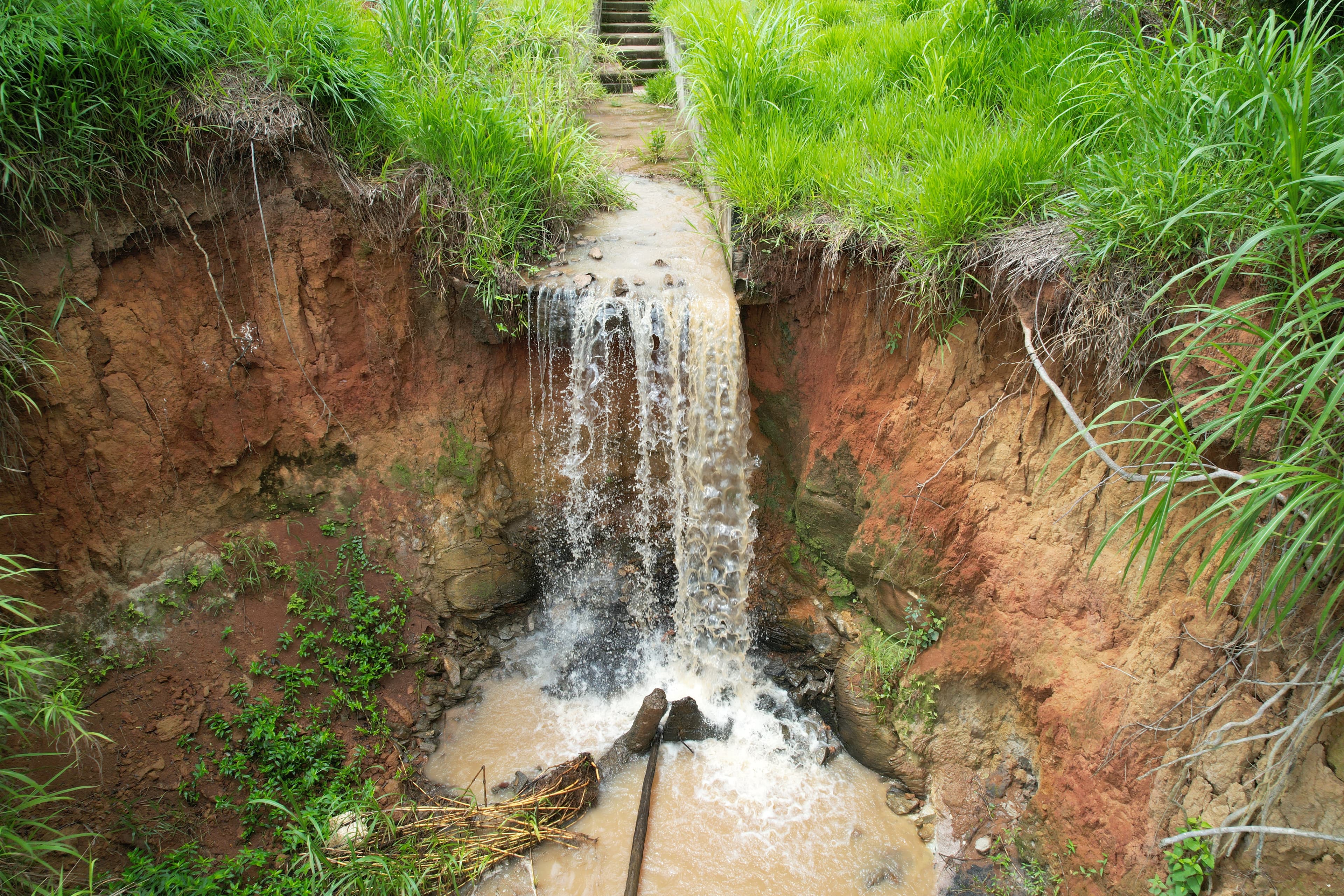

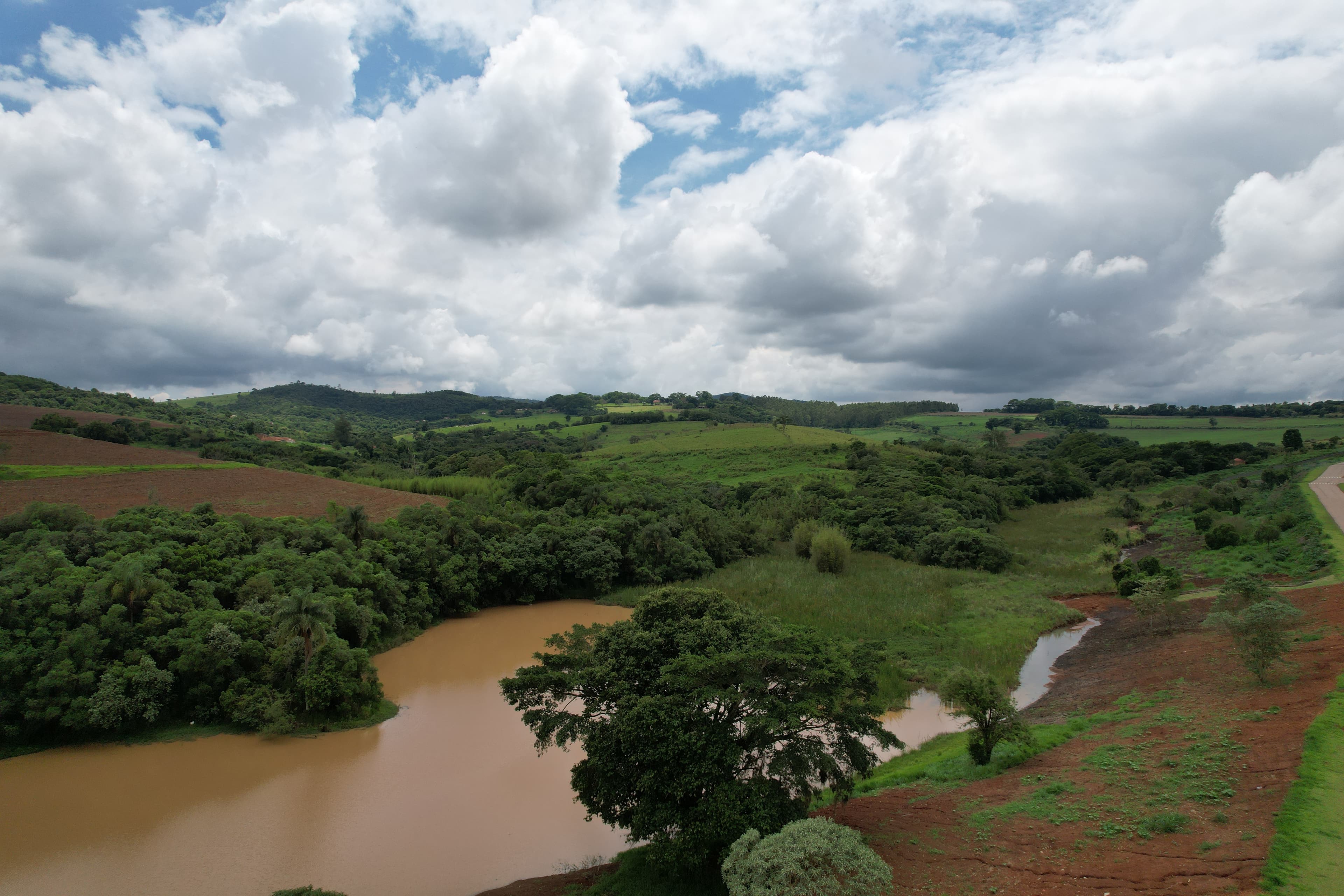

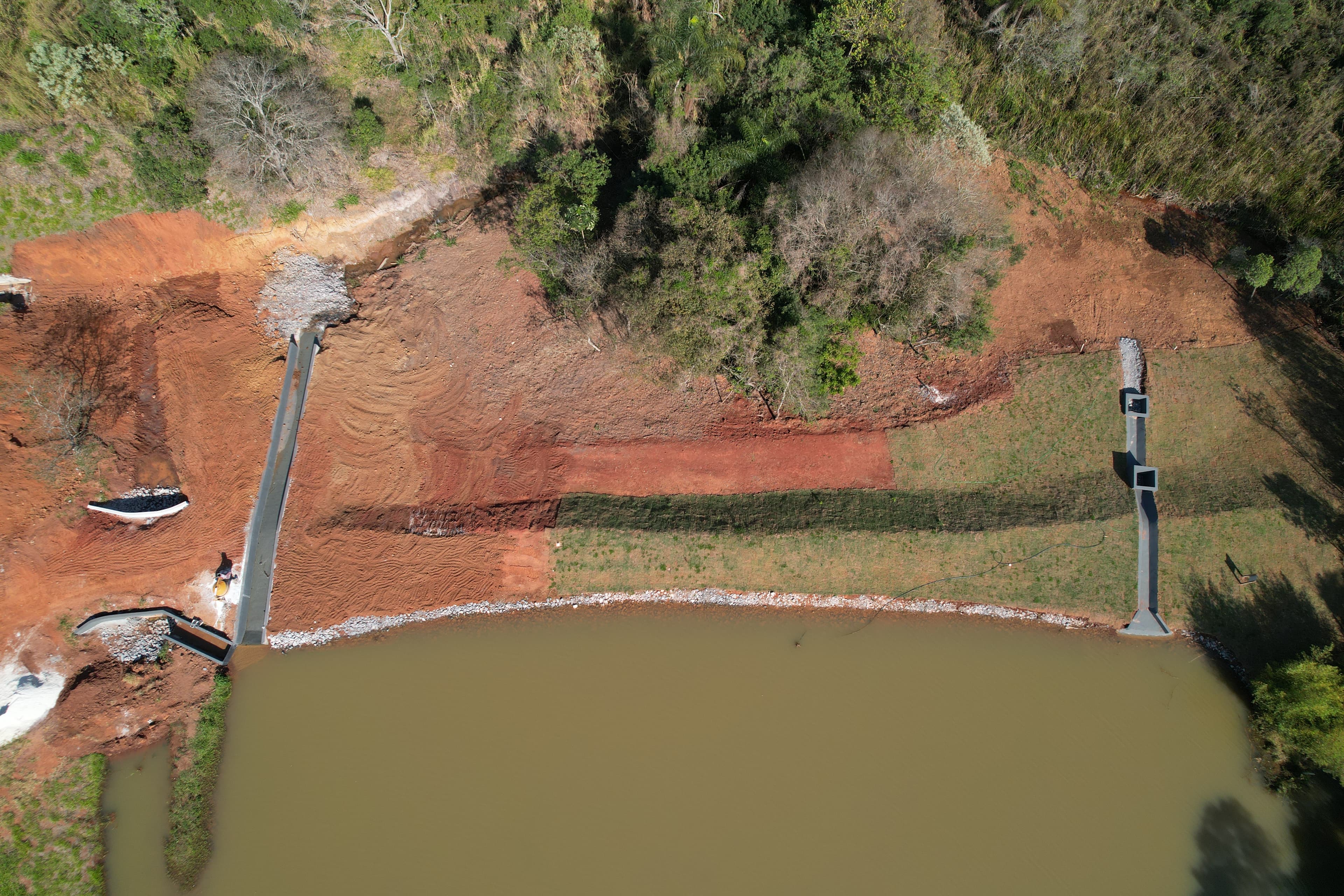

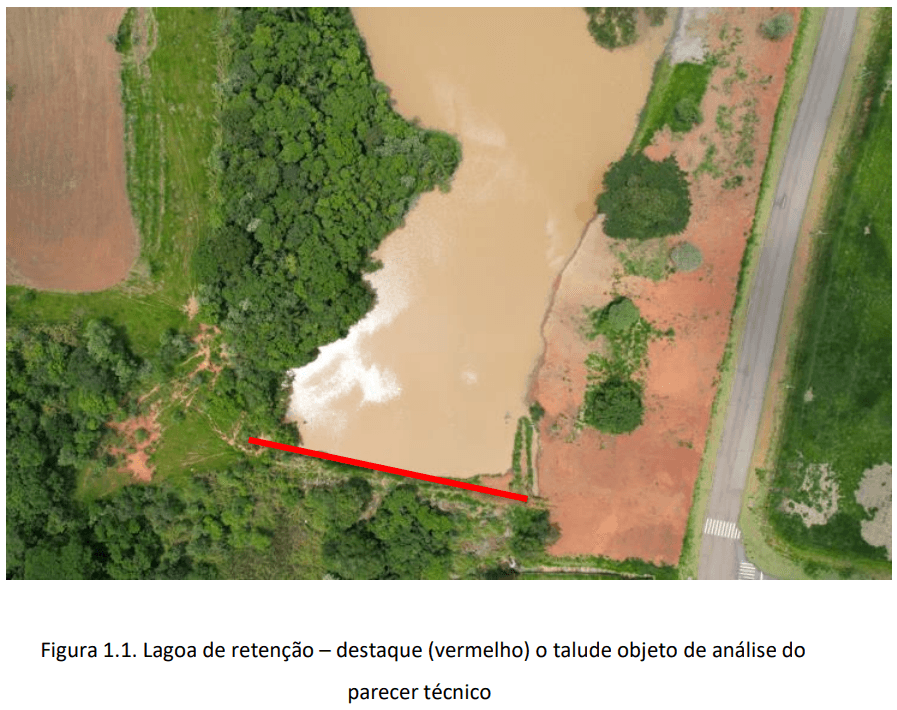

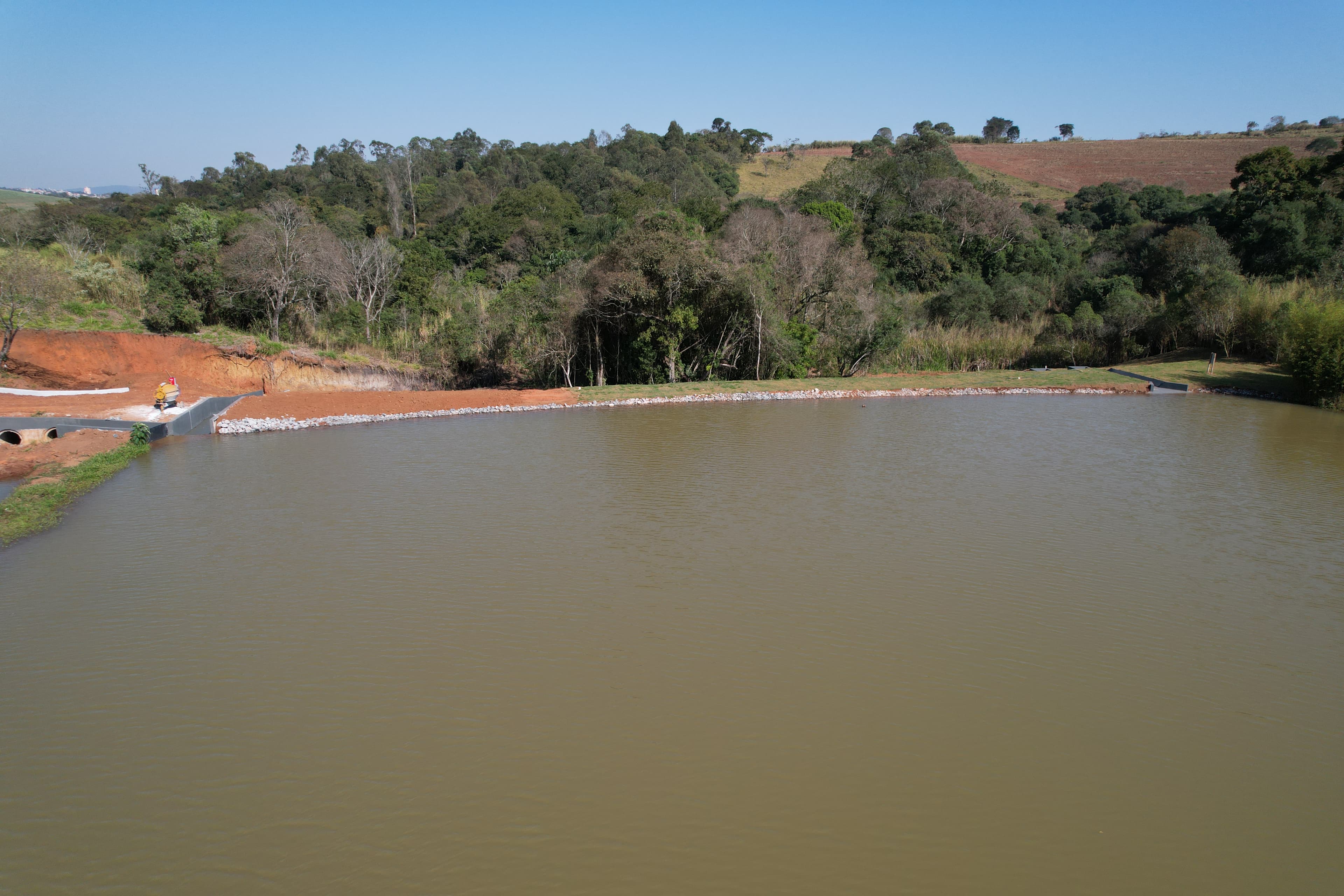

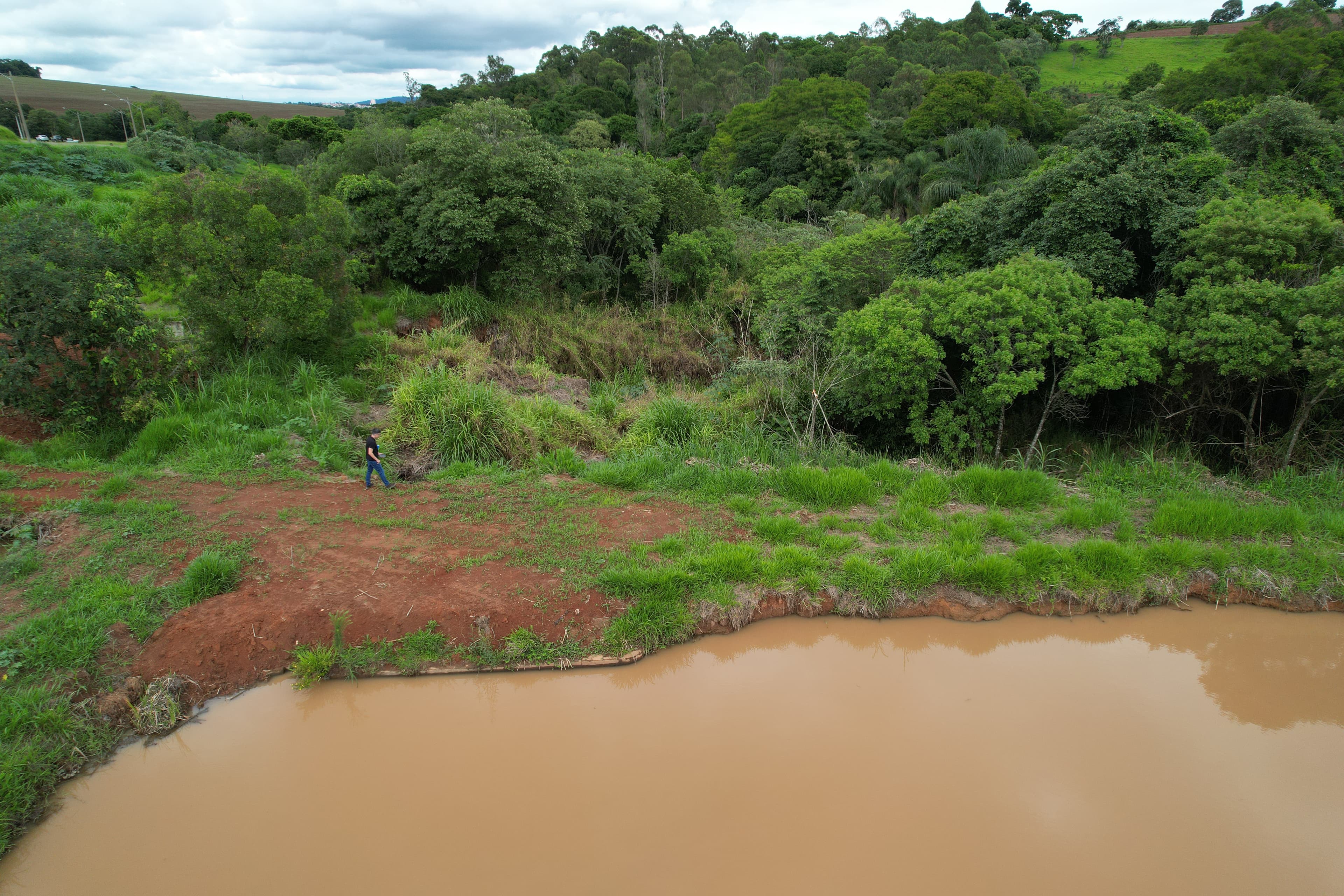

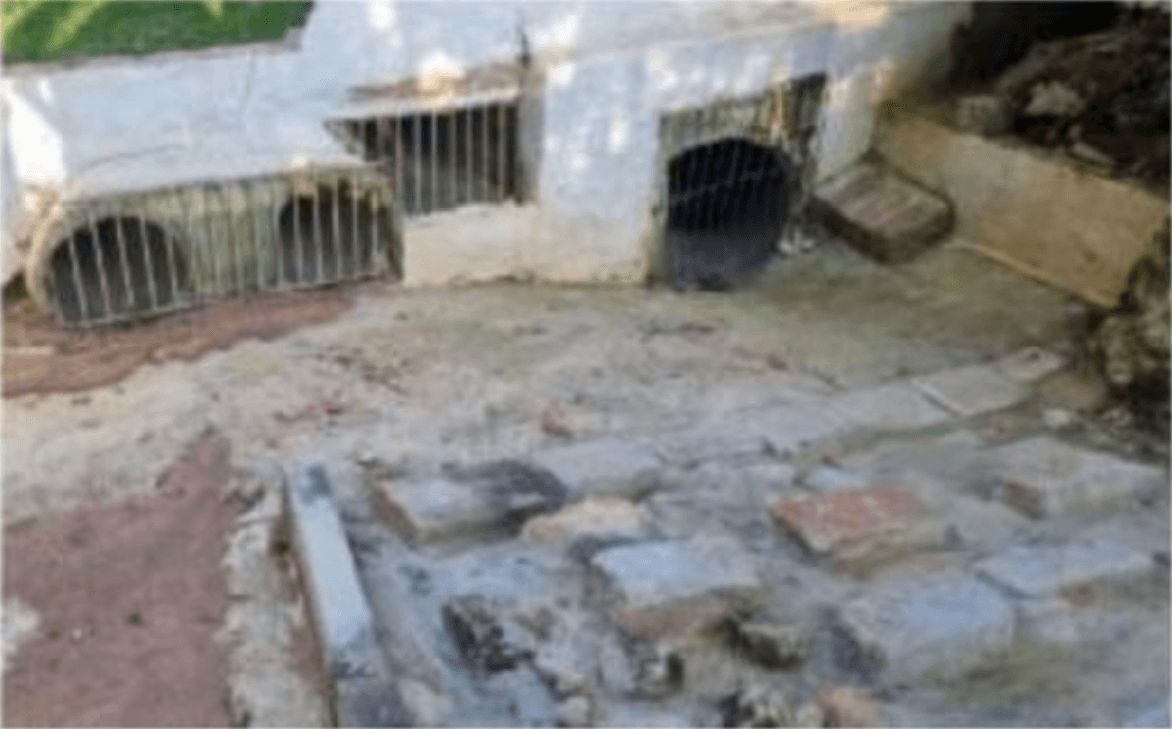

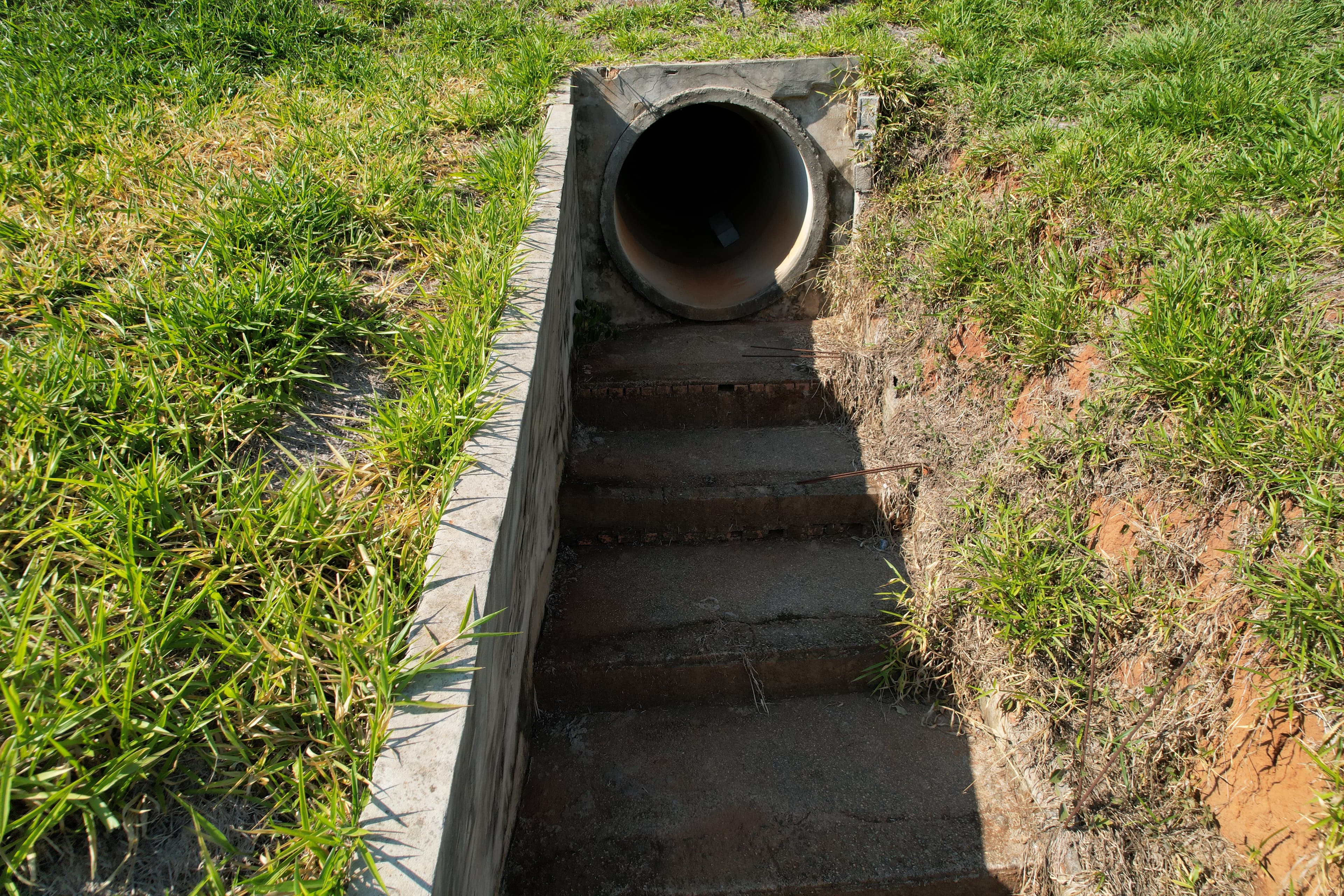

Figura técnica: seção/perfil adotado na análise.Figura técnica: parâmetros/resultados apresentados no estudo.Antes: condição inicial observada em campo.Antes: detalhe observado em campo e influência de água.Antes: visão complementar do trecho inspecionado.Antes: registro complementar do local.Antes: registro complementar do local e entorno.Depois: recomposição e berma de equilíbrio.Depois: condição do talude após medidas emergenciais.Depois: vista complementar após recomposição.Depois: detalhe do trecho corrigido.Depois: registro complementar após correções.
Avaliação geotécnica e estrutural — muro de divisa
Laudo técnico preliminar com inspeção e registro fotográfico do muro de divisa entre o Edifício e a residência vizinha. Foram observadas fissuras verticais nos subsolos (mais pronunciadas no 3º subsolo, com continuidade ao 2º) e galgamento/infiltração de água mesmo em período de estiagem. No muro da residência vizinha, identificaram-se rachaduras horizontais contínuas e pontos com armaduras expostas e oxidadas, indicando degradação e potencial risco estrutural.
Inspeção técnica e registros fotográficos em 19/08/2025.
Fissuras verticais progressivas no edifício, com maior abertura no 3º subsolo e continuidade ao 2º subsolo.
Galgamento/infiltração de água na base do 3º subsolo mesmo em estiagem.
Muro vizinho (~40 m) com rachaduras horizontais contínuas, sugerindo cisalhamento/adensamento do solo.
Armaduras expostas com oxidação avançada: perda de cobrimento e comprometimento de durabilidade/capacidade.
Recomendações: monitoramento, sondagens/ensaios, avaliação estrutural do muro e drenagem para alívio de pressão hidrostática.
Fissura vertical com abertura estimada em cerca de 2 mm, com continuidade até o segundo subsolo.Presença de umidade/possível infiltração proveniente do solo vizinho, mesmo em período de estiagem.Fissuras horizontais contínuas, indicativas de cisalhamento ou adensamento do solo.Diferença de níveis entre áreas (subsolo 1 e subsolo 2) com trinca horizontal visível no muro.Armaduras aparentes com oxidação avançada, comprometendo a integridade estrutural.Diferença de níveis e presença de solo natural em contato direto com estrutura enterrada.
Projeto e Memória de Cálculo — Muro de Fechamento com Contenção e Drenagem
Memória de cálculo e detalhamento técnico para muro de fechamento com função de contenção, incluindo solução de drenagem e dimensionamento estrutural em concreto armado. O trabalho contemplou definição de geometria, elementos de fundação e armação por trechos, além de estimativa de quantitativos para execução — com objetivo de garantir segurança estrutural e desempenho hidráulico do sistema.
Solução com muro de concreto armado (~2,0 m), contrafortes e reaterro compactado por camadas.
Integração de drenagem (galeria e canaletas) para controle de água e redução de pressões no maciço.
Dimensionamento estrutural por empuxo de solo e verificação de esforços (momento/cisalhamento) conforme premissas de projeto.
Detalhamento de armação por trechos + fundação com estacas e laje de base (conforme necessidade do local).
Quantitativos de materiais (concreto/aço) para apoiar planejamento e execução.

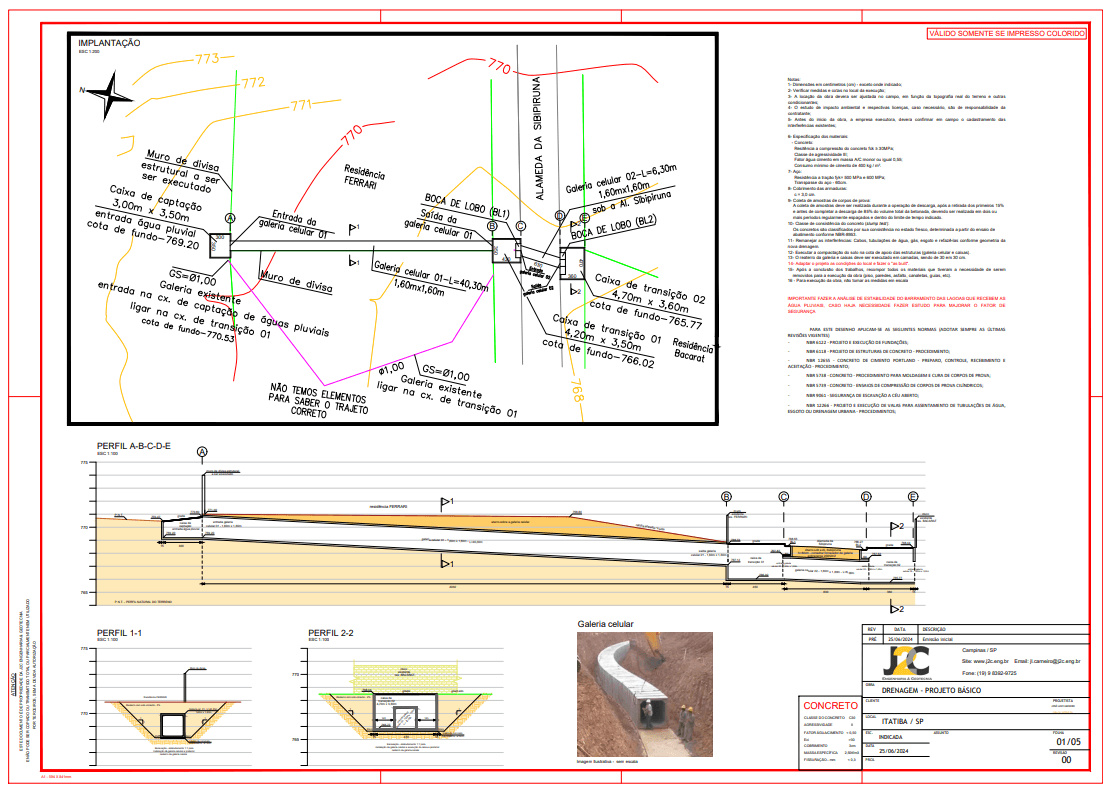

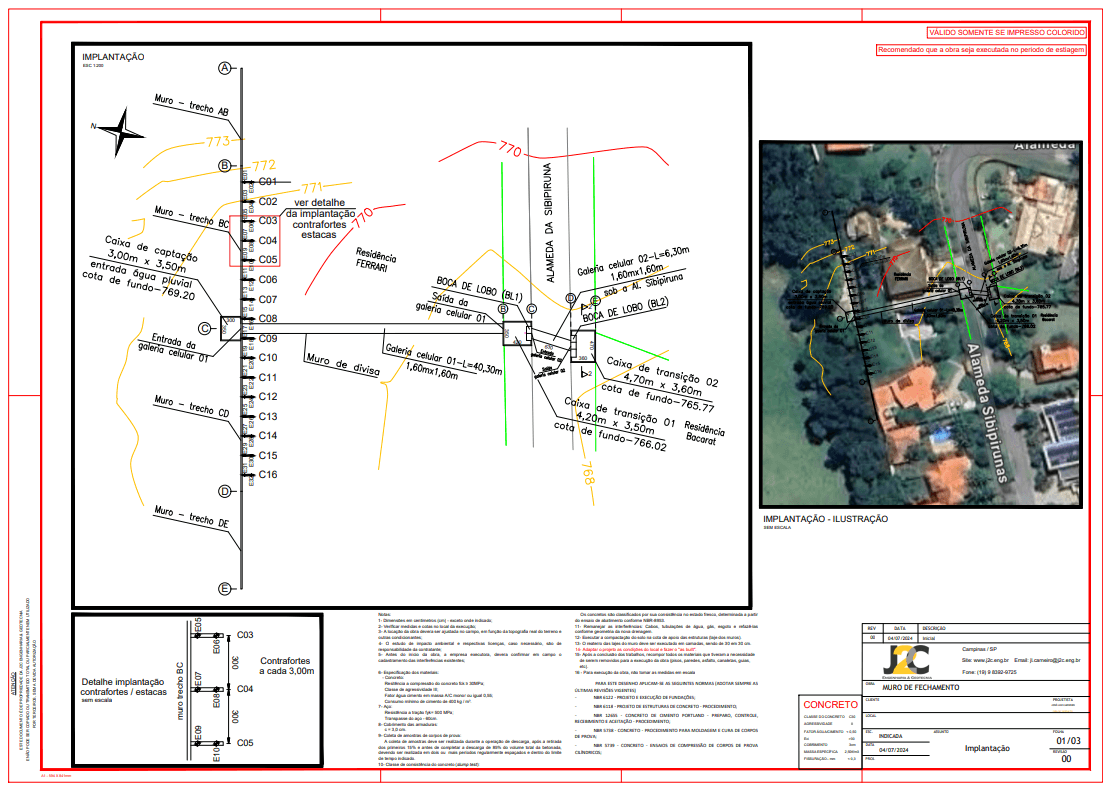

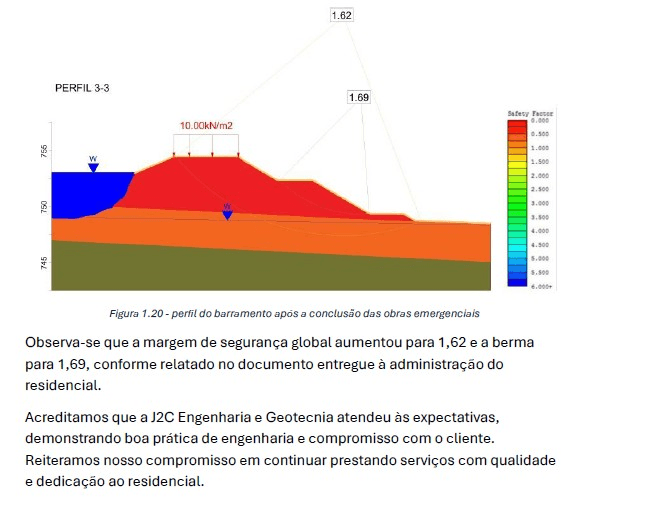

Comparativo de estabilidade: leitura do fator de segurança após medidas executadas.Referência de análise anterior às intervenções para comparação de desempenho.Prancha de implantação/perfil: referências geométricas e de drenagem (com dados sensíveis redigidos).
